垫圈的种类与应用

2022-09-05 关注次数:

垫圈主要有平垫圈、弹簧垫圈、防松垫圈、密封垫圈以及其他用途的异型垫圈。接下来让垫圈厂家品联对其来具体说明下吧。

一、平垫圈

平垫是一种以减少摩擦、保护连接面或分散压图片力为目的的薄件。平垫圈多以扁平形金属环常见,其应用主要以降低摩擦、隔离、分散压力为目的。常见的平垫圈有哪些?紧固件涉及平垫圈的标准居多,如普通平垫 DIN 125A /ISO 7089/ GB 97.1、倒角型平垫DIN 125B /ISO 7090/ GB 97.2、C 级平垫圈 DIN126/ ISO 7091/GB 95、大外径垫圈 DIN9021/ISO 7093/GB 96.1。

不同标准的平垫在硬度性能方面存在差异(以下主要为平垫圈和大外径垫圈)垫圈性能在硬度方面各标准略有区别,可根据实际工况选用,具体性能以相关产品标准为准。

二、弹簧垫圈

弹簧垫圈是在连接副拧紧后,依靠其自身释放的反作用力来增强连接副之间的轴向张力进而增大摩擦力起到防松作用。常见弹簧垫圈主要有重型弹簧垫圈 DIN 127A/GB 7244、标准型弹簧垫圈 DIN 127B/GB 93、鞍型弹簧垫圈 DIN 128A/GB 7245、波形弹簧垫圈 DIN 137A/GB 860 与 DIN 137B/GB 955、锥形弹性垫圈 DIN6796/ISO 10670 等多种产品标准。

三、防松垫圈

防松垫圈顾名思义对连接副起到锁紧作用的垫圈。这里主要介绍以机械固定式为主的止动垫圈和以增大摩擦力达到锁紧功能的垫圈。

止动垫圈:依靠机械固定式的止动垫圈可阻止螺纹与被连接件、螺纹连接副之间的相对运动,以达到防止松脱的目的。止动垫圈的形式多样,主要有单耳止动垫圈、双耳止动垫圈、内舌止动垫圈、外舌止动垫圈等。其中,以单耳止动垫圈应用为例:将螺栓穿过单耳止动垫圈后,将垫圈的“长舌”紧贴被连接件边沿折下去,然后将垫圈的圆耳朵立起来,这样可达到止动目的。

锁紧垫圈:此类防松垫圈多以增大摩擦力等方式达到锁紧目的。常见的主要有 SK 齿面自锁垫圈以及双面锁紧垫圈等多种类型。


四、其他垫圈

除了上述几种常见的垫圈类型,还有更多其他用途的垫圈,如密封垫圈、球面垫圈等。密封垫圈:密封垫圈可用于有流体的地方,起到防止泄露的作用。多见于管道之间的密封连接,机器设备的机件与机件之间的密封连接。密封垫圈按材质主要有金属密封垫片、非金属密封垫片等。金属材质常见有铜、铝等。非金属材质有橡胶、石棉纤维等。球面垫圈:球面垫圈为配套使用,安装时可自动调整位置使受力均匀,增大摩擦力,起到一定的防松作用。可见,垫圈的种类各式各样,每种垫圈都被赋予了各自的职责和作用。


垫圈的种类

具体分为:平垫圈-C级、大垫圈-A和C级、特大垫圈-C级、小垫圈-A级、平垫圈-A级、平垫圈-倒角型-A级、钢结构用高强度垫圈、球面垫圈、锥面垫圈、工字钢用方斜垫圈、槽钢用方斜垫圈、标准型弹簧垫圈、轻型弹簧垫圈、重型弹簧垫圈、内齿锁紧垫圈、内锯齿锁紧垫圈、外齿锁紧垫圈、外锯齿锁紧垫圈、单耳止动垫圈、双耳止动垫圈、外舌止动垫圈、圆螺母用止动垫圈。

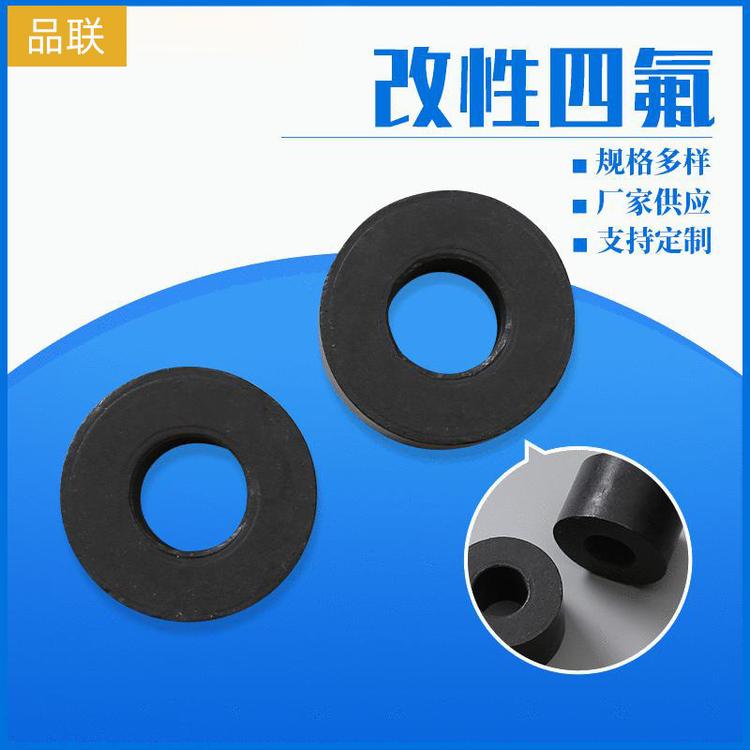

垫圈

垫圈的种类不同,功能作用也不同,平垫只是用来增大接触面积,没有防松功能,而弹垫可以防松。止动垫圈在内环上有一个凸起的固定脚,在外环上有3~4个凸起的锁定脚,在防松的基础上还有固定的功能,更加适合用在振动剧烈的地方。锁紧垫圈锁紧后有向后推的力,也能很好的防松。

垫圈的作用原理

垫圈分为平面垫圈和弹簧垫圈,螺钉上紧后由于与基座接触面积小,加装平面垫圈可以增大基座承压面积,上紧不至于导致基座损坏或滑丝。弹簧垫圈增加了螺丝扣的应力,使螺丝扣紧作用更加紧固。

垫圈的安装

垫圈和圆螺母配套使用,使用时垫圈装在螺母开槽的那一侧,紧固后将内外止动耳折弯放到槽里。圆螺母紧固后,分别将内外耳朵扳成轴向,分别卡在轴上的键槽和圆螺母的开口处,这样,圆螺母就不会由于轴的转动而松脱。

注意:圆螺母用止动垫圈安装时,内齿弯向的一侧朝向圆螺母还是背向圆螺母?

当圆螺母拧紧到位后,止动垫圈的内齿弯向圆螺母。止动垫圈的外齿中的一个再弯向圆螺母的外壁的槽内,内齿卡在螺纹杆上的槽内 ,使得圆螺母旋进时止动垫圈相对于螺杆不动。
